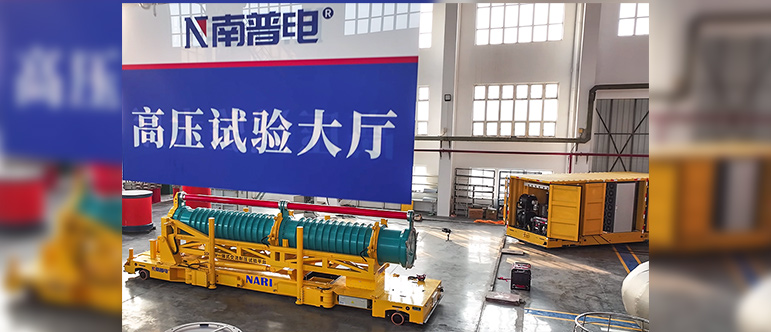

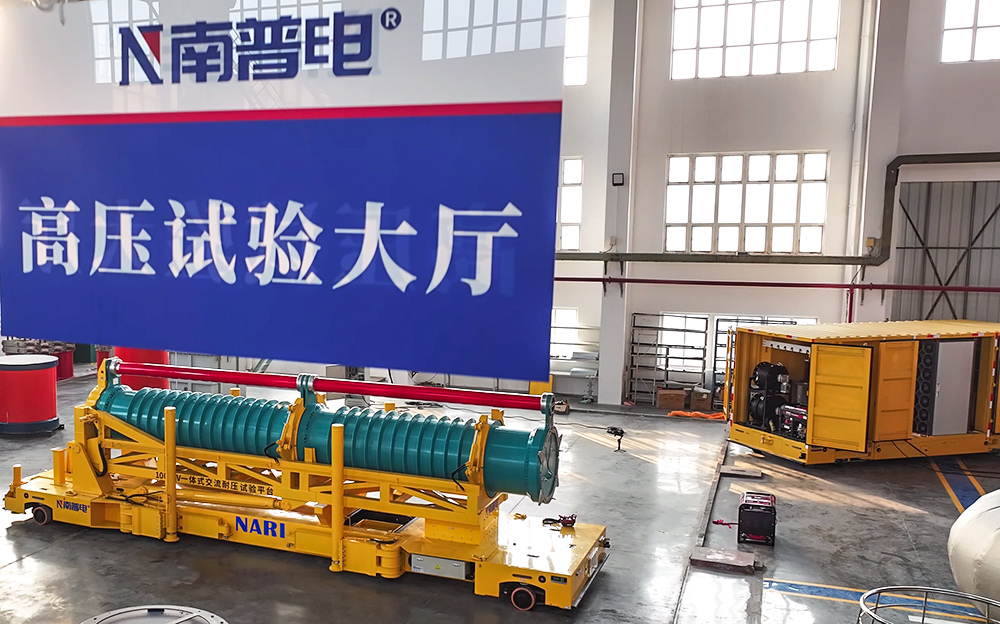

1000kV一体式交流耐压试验成套设备由两个试验平台构成，试验设备现场无需吊装，设备自动展开到位，直接连线即可在试验平台上进行现场交流耐压试验。

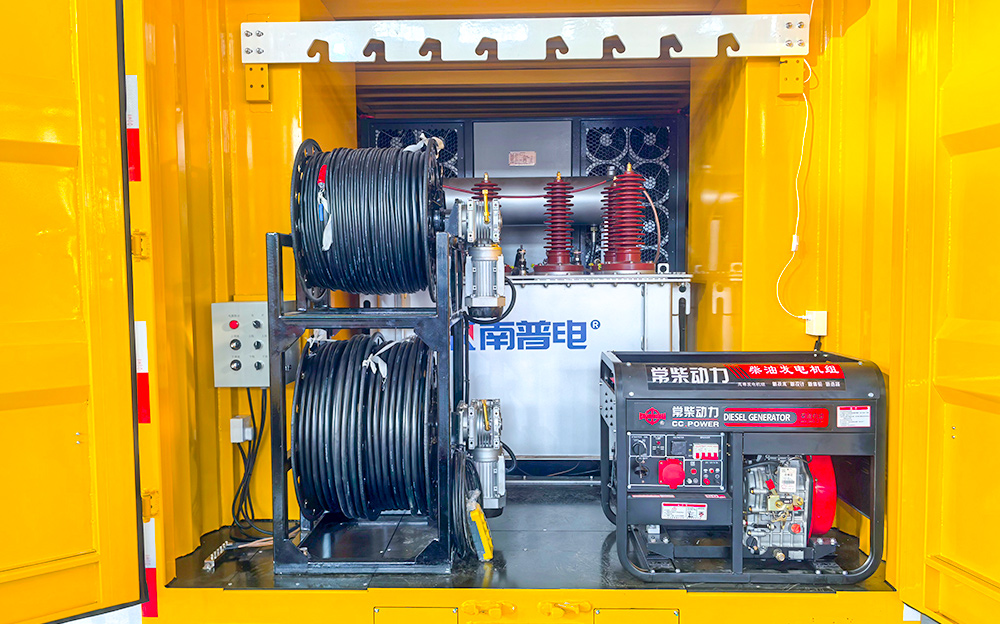

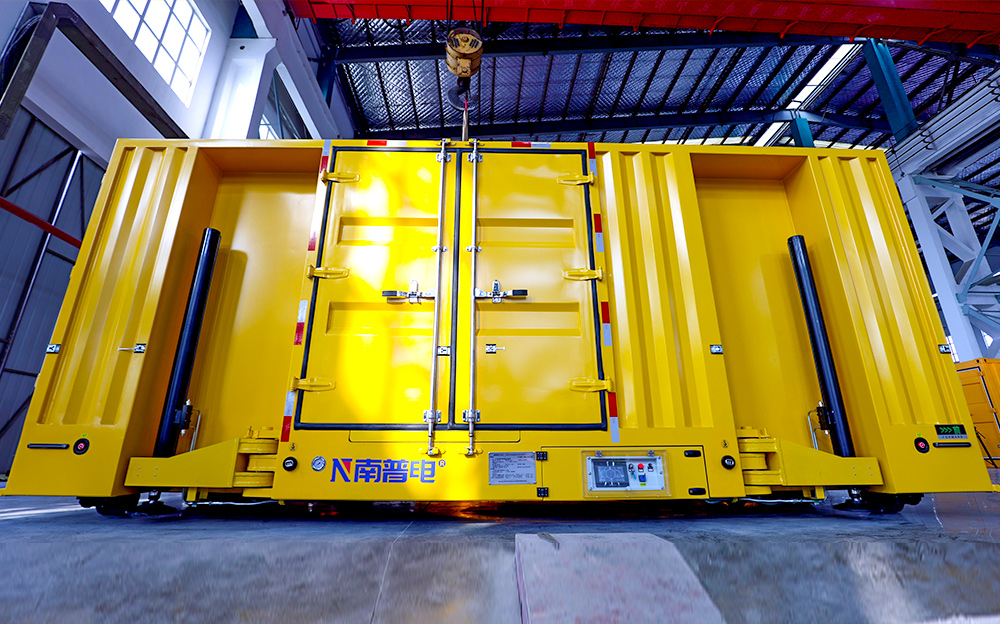

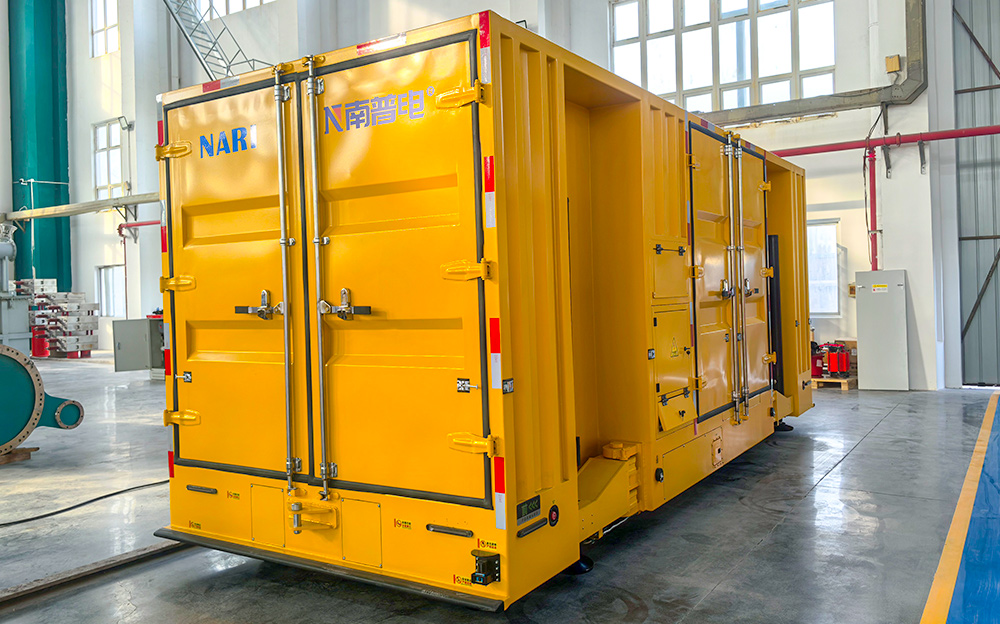

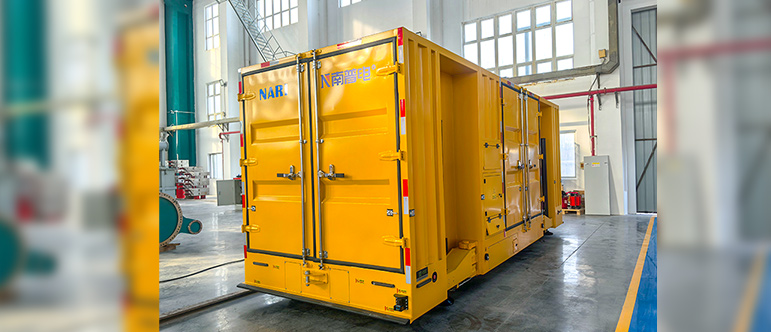

其中变频电源及励磁变压器安装在集装箱式试验平台上，试验平台具有自装卸自行走转向功能，既不依靠外部吊机可以实现自行上下运输车，在坡度小的平滑路面可以自行移动。

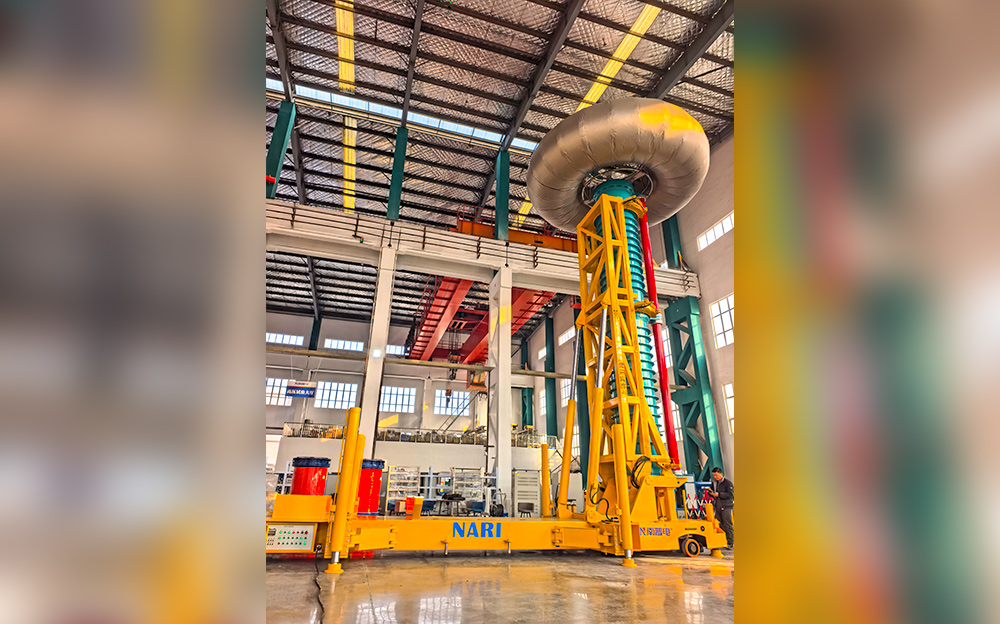

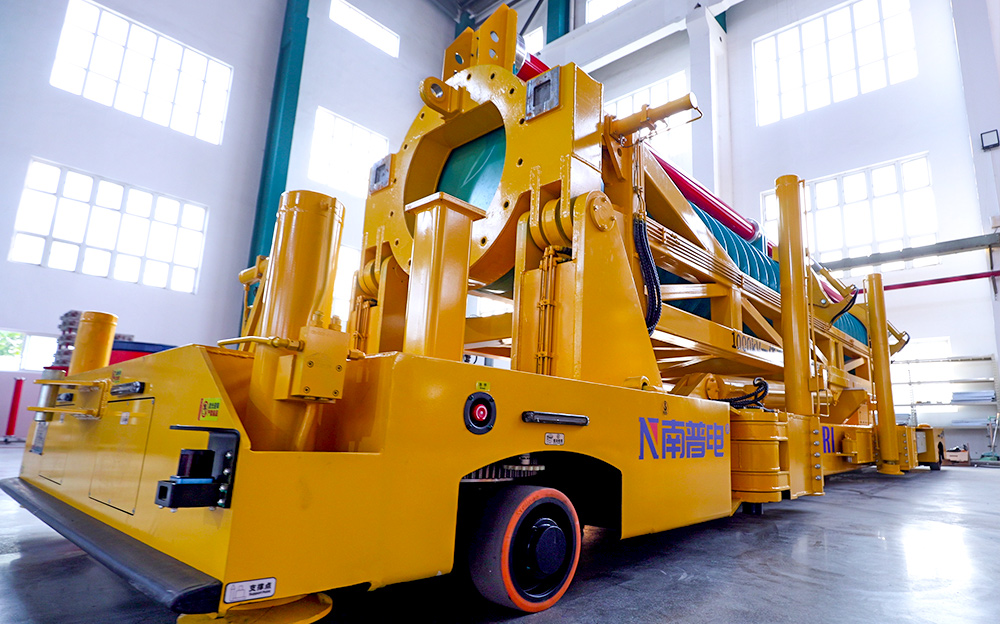

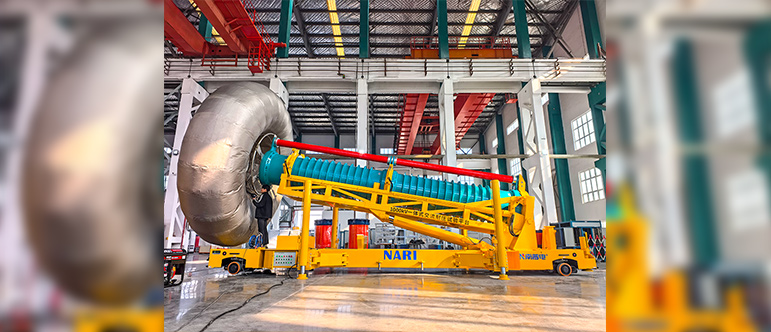

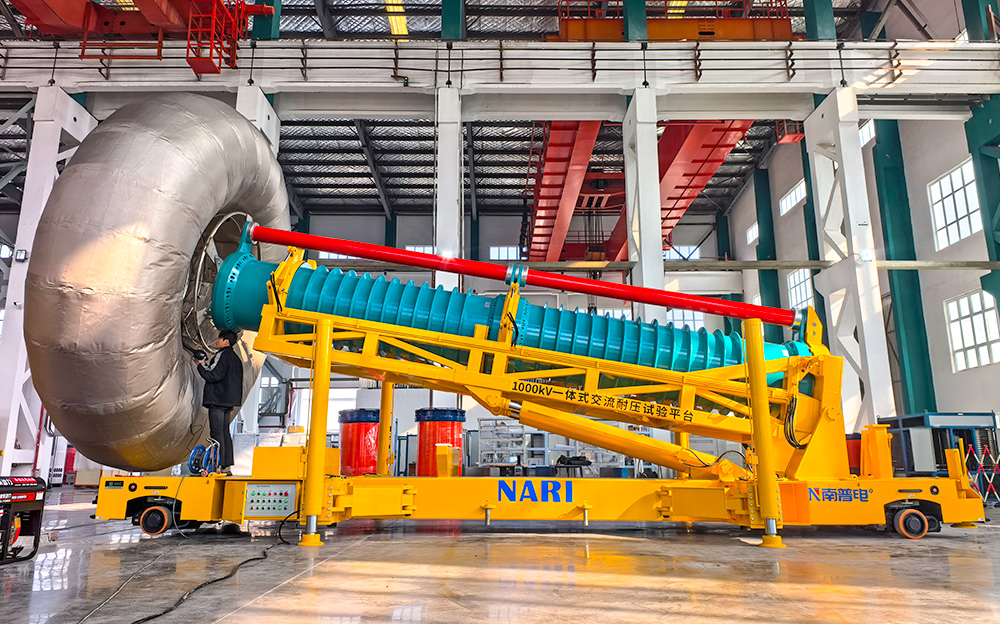

另一试验平台上安装有高压谐振电抗器及电容分压器，采用嵌入式分压器与电抗器一体化设计，配备自动装卸车液压升降装置，可通过平台自带液压机构实现组件的自动展开到位。

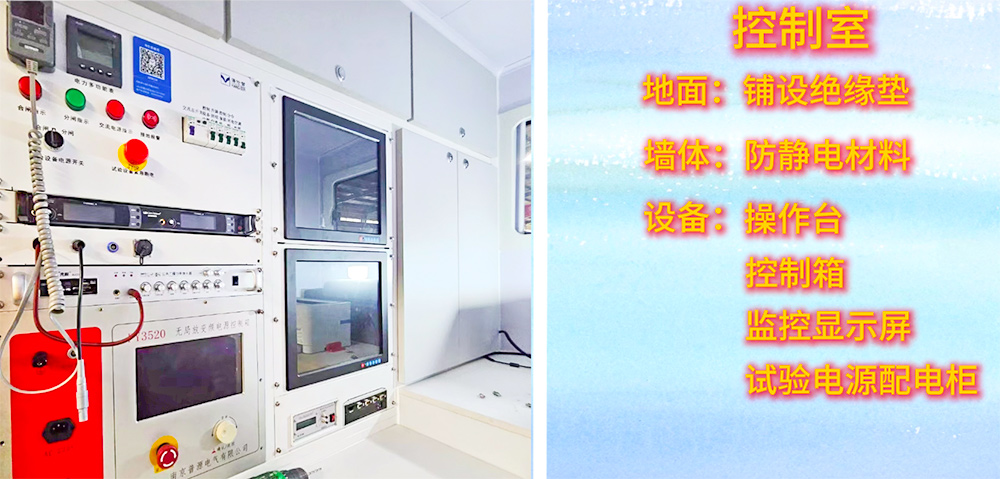

控制室内置于集装箱式试验平台，其地面铺设绝缘垫，墙体采用防静电材料，内部配备操作台、试验电源配电柜、控制箱等设备，并设有空调、照明灯、监控显示屏、扩音器及办公座椅。

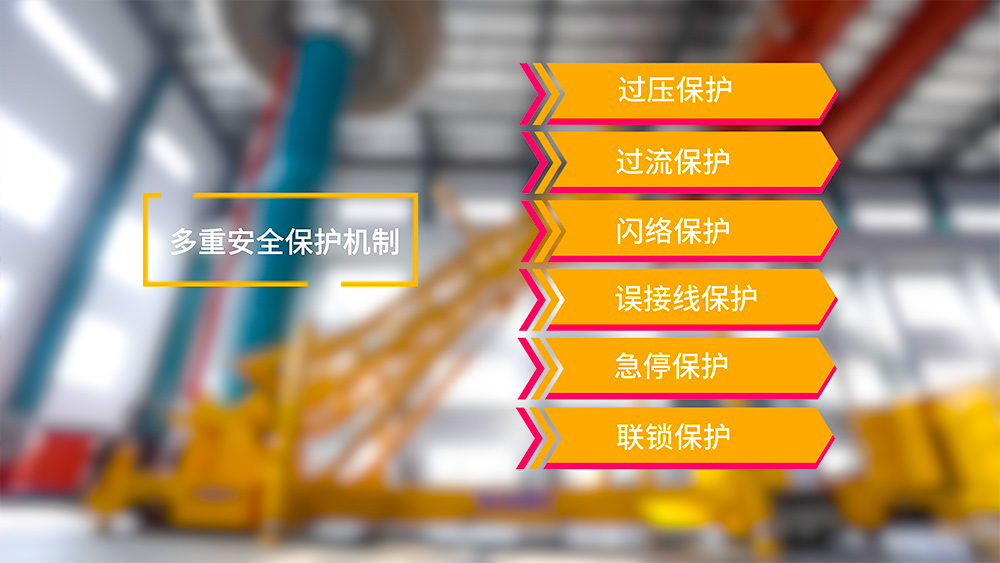

设备系统具备多重安全保护机制：平台与升压装置间设有联锁保护，升压设备集成过压、过流、闪络、误接线、急停等保护功能。两个试验平台各配备一台发电机，为平台行走及设备展开提供动力支持。
